Сигнальные лампы

Какие типы сигнальных ламп существуют?

Для оптической сигнализации доступен ряд различных сигнальных ламп или индикаторов. Каждая сигнальная лампа отличается по своему назначению и назначению сигнала. К ним относятся:

• Стробоскопы
• Проблесковые маячки
• Вращающиеся маячки
• Непрерывный свет
• Многофункциональные маяки

Кроме того, различные сигнальные лампы от Auer Signal доступны с вариантами монтажа на панели и на поверхности.

Световые характеристики сигнальных ламп

Каждая сигнальная лампа или индикаторное устройство имеет свою световую характеристику или схему свечения. Прекрасный пример можно увидеть на море. Моряки полагаются на различные световые сигналы для связи и навигации. Сигналы могут различаться по световой последовательности и / или по цвету в зависимости от предполагаемой области применения. Это просто показывает, насколько важно в целом выбрать правильную сигнальную лампу.

Световые узоры могут быть перечисленными выше: стробоскопические, мигающие (или мигающие), вращающиеся, непрерывные (фиксированные огни) и многоцветные. Но они также могут быть скрытым светом, изофазным светом, быстрым светом, переменным светом и кодом Морзе.

Чтобы вернуться к применению в море, для маяков обычно используются фиксированные огни. Они предоставляют мореплавателям информацию о гаванях и портах. Цвета света для этой области применения - красный и зеленый.

Разница между устройствами сигнализации и индикации

Сигнальные лампы вряд ли можно найти в офисных помещениях или на фабриках, где часто требуется яркий или теплый свет. То есть потому, что они являются устройствами индикации, которые используются для предоставления определенного обновления статуса, включая предупреждения. С другой стороны, устройства оптической сигнализации используются для освещения пространства. Оба устройства играют важную роль во многих промышленных приложениях.

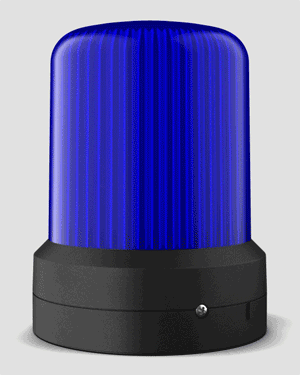

Что такое стробоскоп?

Стробоскопический свет производит повторяющуюся быструю вспышку света в миллисекундном диапазоне. Среди всех сигнальных ламп мигающий свет привлекает к себе самое пристальное внимание. Поэтому стробоскопы относятся к числу сигнальных ламп с лучшим сигнальным эффектом и, например, в сочетании со звуковыми сигнальными устройствами являются важной частью современных систем безопасности.

Поскольку человеческий глаз реагирует на движения в поле зрения, стробоскопы вызывают повышенное внимание. Вспышка - это очень быстрое и очень яркое событие, поэтому она воспринимается даже тогда, когда сигнальная лампа находится вне прямой видимости. Отражений достаточно, чтобы обнаружить предупреждающий сигнал стробоскопа.

Происхождение стробоскопа можно проследить до фотографии. Там короткой выдержки с фонариком достаточно, чтобы сделать фото.

Промышленные применения, в которых используются стробоскопы, имеют очень высокий потенциал риска. Стробоскопические огни в первую очередь служат для привлечения внимания к потенциальным опасностям и другим проблемам безопасности. Стробоскопы от Auer Signal используются, например, на специальных транспортных средствах с кранами, строительных кранах и горных машинах.

Какие технологии освещения используются для стробоскопических сигнализаторов?

Стробоскопы Auer Signal доступны в ксеноновом и светодиодном исполнении:

Ксеноновые стробоскопы накапливают электрическую энергию в конденсаторе и резко высвобождают ее через ксеноновую лампу-вспышку, которая создает световой импульс.

Светодиодные стробоскопы или светодиодные мультистробоскопические лампы от Auer Signal используют современные мощные светодиоды в качестве источников света. Хотя светодиодный мультистробоскопический свет не излучает такое же количество света в пиках, как ксеноновый стробоскоп, он может компенсировать более низкий световой поток последовательностью световых импульсов, которые значительно увеличивают внимание. Таким образом, светодиодный мультистробоскоп также обеспечивает очень хороший сигнальный эффект. В отличие от ксеноновых стробоскопов, светодиодные стробоскопы или мультистробоскопические лампы обладают всеми преимуществами светодиодной технологии: очень долгим сроком службы, значительно большей эффективностью и непревзойденной устойчивостью к вибрации.

Частота вспышки стробных светов

Стробоскопические и мультистробоскопические лампы от Auer Signal доступны с разными частотами. Частота вспышки указана в герцах. Диапазон составляет от 1 Гц, 1,4 Гц до 2 Гц. Обычно 1 Гц соответствует 60 вспышкам в минуту.

Стробоскопы с частотой вспышки 1,4 Гц снижают склонность к эпилепсии, которая может быть вызвана быстрыми изменениями освещенности. С другой стороны, частота вспышки 1 Гц используется в более мощных стробоскопах для увеличения энергии одиночной вспышки.

Сочетания стробового света со звуковым сигналом

Для дополнительной звуковой сигнализации проблескового маячка имеются визуально-звуковые комбинированные устройства от Auer Signal. В этих устройствах стробоскоп сочетается со звуковым сигнальным устройством. В диапазоне сигналов Ауэра доступны следующие звуковые комбинации со стробирующим светом, мультистробоскопическим светом или мультистробоскопическим светом:

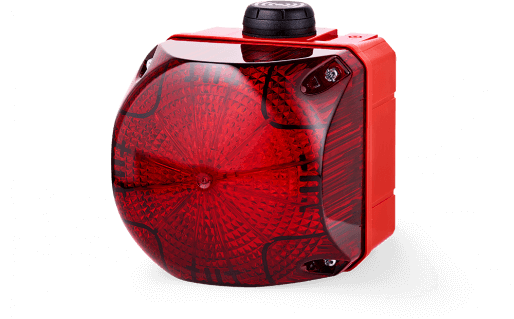

• Мультистробоскопические огни и стробоскопы с пьезозуммером

• Яркая визуальная сигнализация фонарей серии Q усиливается пьезозуммером, прикрепленным к корпусу. Пьезозуммер достигает громкости от 80 до 105 дБ.
• Мульти-звуковой оповещатель со стробоскопическим индикатором

• Если в дополнение к передатчику звукового сигнала требуется стробоскопическая лампа, существуют комбинации многотональных звуковых оповещателей серии A в сочетании с небольшими стробоскопическими световыми индикаторами. Стробоскопический индикатор расположен в верхней части звукового оповещателя.
• Многотональный звуковой оповещатель со стробоскопической и многостробовой подсветкой


Если требуются два одинаково сильных визуальных и звуковых сигнала, подходят комбинации многотональных сирен и стробоскопов серии Q. В комбинации Series A&Q оба устройства с сильным сигналом объединяются путем установки отдельных устройств друг над другом.

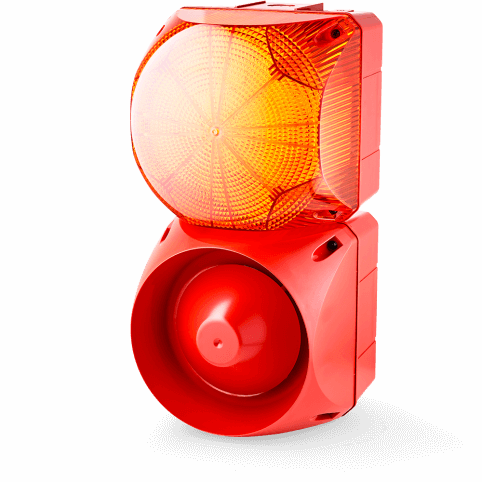

Звуковой сигнализатор со стробоскопической подсветкой: безошибочный звук звукового сигнала можно комбинировать со стробоскопической подсветкой в ​​Auer Signal. Фонарь установлен над рогом. Это означает, что в случае опасности может быть подан световой сигнал в дополнение к классическому звуку рожка.

Какие цвета стробоскопических сигнальных ламп доступны?

Стробоскопы от Auer Signal доступны во всех стандартных цветах. Сюда входят красный, желтый, зеленый, оранжевый, синий и прозрачный. Особенно популярными цветами для использования стробоскопов являются сигнальные цвета красный и оранжевый.

Стробоскопические светильники подходят для:

• строительство завода

• оптовая торговля электротехникой

• деревообрабатывающая промышленность

• крановое строительство

• логистические объекты

• машиностроение и автоматизация
• специальный автомобиль

• автоматические двери и ворота

Что такое проблесковый маячок?

Проблесковые маячки загораются через равные промежутки времени, создавая мигающий свет. Поэтому внимание привлекает равномерное включение и выключение света. Из-за равномерного освещения проблесковый маячок не сигнализирует о таком чрезвычайно высоком предупреждении, как проблесковый маячок. Однако периодическое мигание привлекает больше внимания, чем постоянное свечение. Эта характеристика делает проблесковые маячки подходящими для областей, где световой сигнал должен четко восприниматься, но где не требуется высокий уровень внимания стробоскопа.

Как и в случае со стробоскопами, частота мигания или мигания маяков составляет от 1 до 2 Гц.

Мигание проблескового маячка или мигающей лампы обычно требует последующих действий со стороны сотрудника. Мигающий сигнал указывает на различные или неисправные состояния, требующие действий.

Цвета и световые технологии маяков

Проблесковые маячки Auer Signal доступны в красном, желтом, зеленом, оранжевом, синем и прозрачном цветах. Цвет, который лучше всего подходит для вашего применения, можно найти в нашей категории сигнальных цветов.

Проблесковые маячки от Auer Signal доступны в галогенных или светодиодных моделях. Фонари с функцией непрерывного мигания доступны в светодиодной технологии.

КАК РАБОТАЕТ МАЯК?

Мигание ламп накаливания, галогенных ламп или светодиодов генерируется электронными переключателями, которые постоянно включают и выключают источник света. В качестве альтернативы, блок управления в самих приложениях может заставить непрерывно мигать маяк.

Обычно частота мигания составляет от 1 Гц до 2 Гц. Особенно с более мощными лампами накаливания или галогенными лампами более высокая частота мигания не подходит, потому что вольфрамовая проволока светится только через определенное время и после отключения напряжения. В частности, постоянные светодиодные маяки также могут переключаться извне на частотах выше 2 Гц, поскольку они обычно включаются и выключаются с короткой задержкой.

Импульсный рабочий цикл для мигающих огней описывает соотношение времени включения и выключения света в мигающем режиме. Обычно это 1: 1, что означает, что время свечения и отсутствия свечения равно. Также можно использовать другие соотношения. Если время включения очень короткое, с его помощью можно имитировать вспышку.

Сочетание мигающего маяка со звуковым сигналом

Чтобы усилить сигнальный эффект проблескового маячка, сигнальные лампы часто объединяют со звуковым устройством. Визуально-звуковые комбинации с проблесковыми маячками от Auer Signal доступны в следующих вариантах исполнения:

• Горящие / мигающие маячки с индикатором зуммера
• Многотональные оповещатели с постоянным / мигающим световым индикатором
• Многотональные оповещатели с горящими / проблесковыми маячками
• Горящие проблесковые маячки с пьезозуммером
• Монтируемый на панели зуммер с горящими / проблесковыми маячками
• Сигнальные рожки с горящими / проблесковыми маячками

Часто функции постоянного и мигающего света отображаются одним светом. Постоянным светом и мигающим светом обычно можно управлять извне. В зависимости от акустического устройства в дополнение к световому сигналу может звучать акустический сигнал до 120 дБ.

Мигающие маяки подходят для:

• Строительство завода
• оптовая торговля электротехникой

• деревообрабатывающая промышленность

• крановое строительство

• логистические объекты

• машиностроение и автоматизация

• специальный автомобиль

• автоматические двери и ворота

Что такое постоянный маяк?

Постоянный маяк излучает постоянный световой сигнал, не прерываясь и не меняя интенсивности света. Таким образом, они относятся к числу тех устройств оптической сигнализации, которые привлекают меньше всего внимания.

Постоянные маяки обычно указывают статус устройства или приложения. Для этого часто используются красный и зеленый цвета. Зеленый цвет сигнализирует о работе или нормальном состоянии машины или приложения. Точно так же зеленый свет может означать свободный доступ, как в принципе светофора, поскольку он используется, например, в грузовых портах.

Сочетание постоянного маяка со сигналом

• Следующие маяки постоянного свечения в сочетании с передатчиком звукового сигнала можно найти в Auer Signal:
• Горящие / мигающие маячки с пьезозуммером

• Многотональный звуковой оповещатель с постоянным световым индикатором
• Многотональный звуковой оповещатель с постоянным / мигающим световым индикатором
• Многотональный звуковой оповещатель с горящим маячком
• Многотональный звуковой оповещатель с горящим / мигающим маячком
• Пьезо-зуммер с горящим / мигающим светом
• Монтируемый на панель зуммер с непрерывным световым сигналом
• Монтируемый на панель зуммер с горящим / мигающим светом
• Сигнальный рожок с горящим / проблесковым маячком

Функция постоянного проблескового маячка часто доступна в сочетании с проблесковым маячком. С помощью этих сигнальных ламп можно управлять постоянным или мигающим светом извне.

Цвета постоянного маяка

Светящиеся маячки Auer Signal доступны в стандартных цветах сигнала. Большинство моделей доступно в этих цветах. К ним относятся красный, желтый, зеленый, синий, оранжевый и прозрачный цвета.

Многоцветные маяки Auer Signal также относятся к постоянным маякам, поскольку они представляют функцию постоянного света в дополнение к выбору разных цветов. Наши лучшие многоцветные модели серии R могут отображать семь цветов. К ним относятся красный, желтый, зеленый, синий, прозрачный, пурпурный и бирюзовый цвета.

Более подробную информацию о важности цвета в передаче сигналов можно найти в нашей категории «Объяснение цвета сигналов».

Какие технологии освещения используются для неподвижных маяков?

Постоянные маяки от Auer Signal доступны в трех вариантах исполнения ламп:

• Светодиод
• Галоген
• Лампа накаливания

Какие технологии освещения лучше всего подходят для вашего применения, можно найти в нашей категории «Технологии освещения».

Стационарные маяки подходят для:

• строительство завода

• оптовая торговля электротехникой

• деревообрабатывающая промышленность

• крановое строительство

• логистические объекты

• машиностроение и автоматизация

• автоматические двери и ворота

• автоматизированная индустрия

• строительные услуги инжиниринг

• конструкция шкафа выключателя

• технология управления


Что такое проблесковый маячок?

Проблесковые маячки - это сигнальные лампы, излучающие свет в диапазоне 360 °. Они работают подобно блуждающим прожекторам маяка. Они обычно используются для специального и аварийного освещения транспортных средств (красный или синий свет). Проблесковые маячки янтарного цвета используются на больших транспортных средствах, перевозящих тяжелые грузы.

Благодаря углу луча 360 ° световой сигнал вращающегося маяка одинаково хорошо воспринимается всеми участниками дорожного движения.

Дальнейшее применение проблесковых маячков - это сигнализация в случае опасности машин или систем сигнализации. Благодаря своему особенно высокому уровню восприятия они служат сигнальными лампами для опасных ситуаций.

Самый известный тип проблескового маячка - проблесковый маячок с вращающимся зеркалом.

В чем разница между вращающимся зеркалом-маяком и вращающимся маяком?

Классические поворотные зеркальные маяки имеют внутри купола полукруглое зеркало. Это зеркало окружает источник света, поэтому при его вращении световое пятно излучается в определенном направлении. При вращении зеркала свет излучается в диапазоне 360 °. Этот так называемый вращающийся луч света привлекает повышенное внимание, которое можно увеличить или уменьшить, регулируя скорость вращения.

В классических подшипниках качения силы, возникающие между движущимися относительно друг друга частями, передаются телами качения, так называемыми телами качения. Этими телами качения могут быть цилиндры, шарики или иглы. Подшипники качения требуют смазки.

В пластиковых подшипниках скольжения нет движущихся частей. Несущие элементы скользят друг относительно друга. Это приводит к трению скольжения, в отличие от трения качения в подшипниках качения. Подшипники скольжения изготовлены из высококачественных полимеров, не требующих смазки. Они легкие, не требуют обслуживания и коррозии. Тем не менее, они очень устойчивы даже к вибрациям и ударам. Подшипники скольжения обладают отличными скользящими свойствами во всем температурном диапазоне.

Термин вращающееся зеркало света часто используется как синоним вращающегося маяка или вращающегося света. Однако термин маяк с вращающимся зеркалом используется правильно только в том случае, если зеркало действительно установлено внутри маяка.

Таким образом, термин «вращающийся маяк» означает все светильники, которые излучают движущийся свет под углом луча 360 ° без вращения, создаваемого зеркалом. Вращающиеся маяки от Auer Signal генерируют вращение за счет вращающегося свечения светодиодов, которые прикреплены к стержням внутри купола.

Вращающиеся маяки галогенные или светодиодные?

Проблесковые маячки в светодиодной технологии от Auer Signal доступны в серии R как многофункциональные модели в двух классах производительности.

с. Многофункциональные маяки в Standard Performance оснащены светодиодами 6x6. Многофункциональные маяки High Performance оснащены светодиодами 6х12. Преимущество современной светодиодной технологии позволяет предлагать многофункциональные маяки серии R одного размера, но двух классов мощности. Благодаря сложному управлению светодиодами, кажется, что свет не гаснет, а непрерывно скользит.

В Auer Signal вы найдете галогенные вращающиеся зеркальные маячки серии M трех различных размеров. В зависимости от размера вращающихся зеркальных маяков внутри купола устанавливается галогенная лампа мощностью от 20 до 50 Вт. Размер света пропорционален его яркости.

По сравнению с галогенными лампами светодиоды во много раз более устойчивы, имеют более длительный срок службы и достигают огромной яркости независимо от своего размера. Вы можете узнать больше об осветительных приборах в разделе «Светотехника».

Скорость вращения вращающихся маяков

Вращающиеся зеркальные маячки серии M и функция вращающегося света серии R вращаются с постоянной скоростью 90 или 180 об / мин. Скорость можно регулировать вручную. Скорость остается постоянной независимо от температуры или окружающей среды.

Проблесковые маячки в Европе традиционно работают со скоростью 180 об / мин. В Америке в основном со скоростью 90 об / мин.

Сочетание вращающегося маяка со звуком

Вы найдете функцию вращающегося маяка в Auer Signal в многофункциональных маяках серии R. Эти модели можно комбинировать с акустической базой RBA. Таким образом, вращающийся маяк может быть усилен звуковым сигналом. Акустическая основа основана на преобразовательной технологии многотонального эхолота ASS-T, достигает до 103 дБ и может воспроизводить 32 тона.

Цвета вращающихся маяков в дорожном движении

Галогенные проблесковые маячки с вращающимся зеркалом серии M доступны в оранжевом, желтом, красном и зеленом цветах. Многофункциональные светодиодные маяки серии R, которые могут отображать функцию вращающегося света, доступны в красном, желтом, зеленом, синем, оранжевом и прозрачном цветах.

В частности, при дорожном движении необходимо тщательно продумать использование проблесковых маячков разных цветов. В австрийском дорожном движении проблесковые маячки должны соответствовать Закону о транспортных средствах 1967 года. Огни с проблесковыми или проблесковыми огнями на транспортных средствах разрешены только в качестве сигнальных огней. При необходимости сигнальная лампа на транспортном средстве должна быть проверена и одобрена властями.

Цвета, используемые на транспортных средствах в дорожном движении:

• Желтый вращающийся свет: желтый цвет предупреждает обо всех опасностях. Желтый проблесковый маячок используется, например, в качестве предупреждающего сигнала зарядки на навесном оборудовании или подъемных платформах. Этот проблесковый маячок также можно встретить на аварийно-эвакуационных машинах.
• Синий вращающийся свет: может использоваться, включая аварийные машины, такие как аварийно-спасательные или пожарные машины.
• Красный и зеленый вращающийся свет запрещены в Австрии и Германии для транспортных средств, находящихся в дорожном движении.

Вращающиеся маяки подходят для:

• строительство завода
• оптовая торговля электротехникой

• деревообрабатывающая промышленность

• крановое строительство

• логистические объекты

• машиностроение и автоматизация

• специальный автомобиль

• автоматические двери и ворота

Что такое панельный светильник?

Панельный светильник или индикатор панельного монтажа монтируется в просверленное отверстие. Сначала с помощью специального инструмента просверливается или пробивается отверстие диаметром 22,5 мм. Затем вставляется светильник спереди и фиксируется сзади гайкой. В стандартном отверстии диаметром 22,5 м есть углубление для выступа, предотвращающего скручивание, которое также есть в наших устройствах. После установки лампы ее нельзя повернуть спереди.

Панельные светильники особенно подходят для сигнализации в распределительных шкафах и панельных конструкциях. Но небольшие панельные светильники также используются в автоматизации систем управления и регулирования. Они предоставляют информацию о рабочем состоянии или сообщают о неисправностях.

Панельные фары Auer Signal доступны в светодиодной и ксеноновой версиях. Узнайте, какая сигнальная технология лучше всего подходит для вашего приложения.

IBS M22 Панельный светильник

Панельные светильники доступны со следующими функциями:

• Маяк для панельного монтажа со светодиодным проблесковым маячком
• Маяк для панельного монтажа со светодиодным мультистробоскопическим маяком
• Маяк для монтажа на панель со светодиодным стробоскопом / проблесковым маячком
• Проблесковый маячок с многоцветной светодиодной подсветкой
• Проблесковый маячок с ксеноновым стробоскопом

ЦВЕТА ПАНЕЛЬНЫХ ФОНАРОВ

В зависимости от модели панельные светильники Auer Signal доступны в следующих цветах:

• Оранжевый
• Красный
• Прозрачный
• Синий
• Зеленый
• Желтый

С помощью разноцветных панельных светильников можно внешне контролировать красный или зеленый цвета или, по желанию, красный, желтый и зеленый.

Визуальные фонари на панели

В дополнение к панельным сигнальным лампам существуют также варианты панельного монтажа со звуковым и визуальным сигналом. Эти модели состоят из встроенного зуммера в сочетании со светодиодной подсветкой.

con или светодиодный горящий / мигающий маяк. Продукция серии M22 относится к категории устройств визуально-звукового монтажа на панели. Установочный размер устройств составляет 22,5 мм и может быть увеличен до 30,5 мм с помощью адаптера ADM30.

Панельные фонари подходят для:

• строительство завода

• оптовая торговля электротехникой

• деревообрабатывающая промышленность

• логистические объекты

• машиностроение и автоматизация

• автоматические двери и ворота
• автоматизированная индустрия

• строительные услуги инжиниринг

• конструкция шкафа выключателя

• технология управления


Что такое накладной светильник?

Накладной светильник или индикатор накладного монтажа монтируется на верхней части плоской поверхности. Это может быть потолок, прибор, машина, стена или любой другой предмет. Типичные варианты монтажа включают горизонтальный и вертикальный монтаж непосредственно на основании, монтаж с помощью кронштейнов и монтаж на трубе.

Накладные светильники от Auer Signal доступны со следующими функциями освещения:

• Стробоскопы
• Горящие / проблесковые маячки
• Постоянные маяки и разноцветные маяки
• Проблесковые маячки
• Вращающиеся зеркальные маячки
• Многофункциональные маяки

Накладные светильники доступны во всех стандартных стандартных цветах. Вы можете узнать, какой цвет сигнала подходит для вашего приложения, а также различные значения каждого цвета в разделе «Цвета маяка».

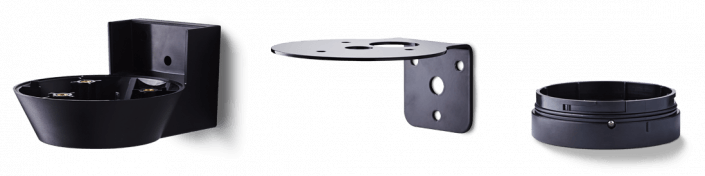

Различные варианты монтажа накладных светильников

Накладные светильники доступны со следующими различными технологиями освещения:

• Светодиод
• Ксенон
• Галоген
• Лампа накаливания

Звуко-визуальные поверхностные фонари

Для усиления визуальных сигналов поверхностного освещения используются визуально-звуковые комбинации от Auer Signal. В комбинации с накладным светильником доступны следующие передатчики сигналов:

• Сигнальные огни пьезозуммер индикатор

• Многотональные оповещатели с сигнальными лампами-индикаторами
• Многотональные оповещатели с маячками
• Пьезозуммер с маячками
• Сигнальные рожки с маячками

Поверхностные светильники подходят для:

• Строительство завода
• оптовая торговля электротехникой

• деревообрабатывающая промышленность

• логистические объекты

• машиностроение и автоматизация

• автоматические двери и ворота
• автоматизированная индустрия

• строительные услуги инжиниринг

• конструкция шкафа выключателя

• технология управления

• краново-строительные специальные автомобили
