Как установить сигнализаторы M22
Устройства сигнализации с резьбой M22 в основном устанавливаются в панелях управления. Они используются, например, для визуальной индикации рабочего состояния на дверце панели управления. Они также используются на спецтехнике. В этой статье объясняется, как лучше всего установить сигнальные устройства M22.
Полезные советы по установке сигнализаторов с резьбой М22
Хотя установка устройств M22 выполняется довольно быстро и легко, мы рекомендуем ознакомиться со следующими тремя советами:
- Убедитесь, что металлическое лезвие непосредственно на пластиковой гайке имеет зубцы, обращенные к поверхности монтажной поверхности. Зажимы обеспечивают высокое поверхностное давление и упруго предварительно нагружают прокладку. Это обеспечивает надежную фиксацию сигнального устройства даже в самых неблагоприятных условиях вибрации и / или перепадов температуры. Можно компенсировать даже оседание уплотнения из-за некорректно небольшого увеличения предварительного натяжения во время сборки или старения.
- При установке обратите внимание на указанный момент затяжки накидной гайки. Чрезмерное предварительное натяжение может вызвать сжатие уплотнения и в течение более длительного периода времени привести к снижению степени защиты (пригодности против условий окружающей среды, таких как проникновение воды) из-за ползучести эластомерного уплотнения, связанной с материалом и / или температурой.
- Наши панельные устройства уже десятилетиями зарекомендовали себя как идеальные сигнальные устройства M22 в суровых условиях. Чтобы убедиться в их степени защиты, мы рекомендуем перед монтажом проверить монтажные отверстия на отсутствие заусенцев.
Наши сигнальные устройства с резьбой M22 имеют установочный размер 22,5 мм. Благодаря такому общему монтажному размеру и небольшой монтажной глубине встроенное устройство от Auer Signal может быть легко и просто установлено в виде установки с одним отверстием даже в ограниченном пространстве.
Точные размеры можно найти на странице соответствующего продукта или в руководстве по эксплуатации. На рисунках ниже показаны размеры и руководство по установке нашего светодиодного мультистробоскопического маяка ICM M22 для панельного монтажа.

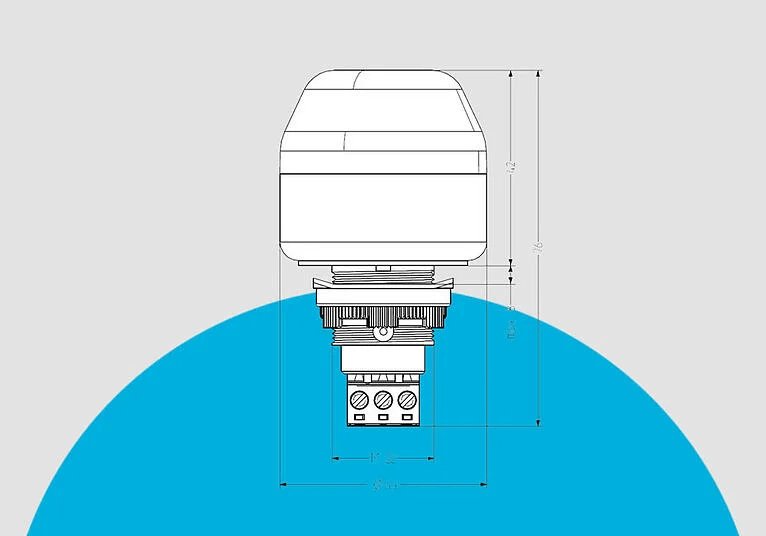

Габаритный чертеж M22 Монтажный чертеж M22
Что означает M22?
M22 обозначает резьбу в соответствии с метрической резьбой ISO. Буква «M» указывает на то, что это метрическая резьба. Цифра 22 обозначает обозначение размера (диаметра) 22 мм. В стандарте метрической резьбы ISO информация о диаметре дается в миллиметрах.
Если обозначение резьбы состоит только из буквы «M» для метрической системы и обозначения размера 22, она называется стандартной резьбой. Однако, если после обозначения размера есть дополнительная спецификация, например x 2,00 или x 1,5, она называется резьбой с шагом резьбы (P):
- Резьба с шагом резьбы, меньшим, чем стандартная резьба, называется мелкой резьбой.
- Резьба с шагом, превышающим стандартную резьбу, называется крупной резьбой.
Термин M22 используется для внешней резьбы (винты, резьбовые стержни), но также и для внутренней резьбы (гайки, резьба гнезда).
Какой размер резьбы M22?
Ниже показан стандартизированный размер резьбы M22 в соответствии со стандартом метрической резьбы ISO.
Метрическая резьба M22
Наибольший диаметр: 22.00 мм
Шаг: 2,50 мм
Диаметр шага: 20,376 мм
Малый диаметр (Наружная резьба): 18,933 мм
Малый диаметр (Внутренняя резьба): 19,294 мм
Какой диаметр резьбы M22?
Номинальный диаметр для внутренней и наружной резьбы M22 составляет 22,00 мм. Этот диаметр указан в стандарте метрической резьбы ISO. На наших габаритных чертежах изделий для панельного монтажа вы можете узнать размеры резьбы M22 по соответствующему обозначению «M22».
Что означает M22 x 1,5?
Спецификация M22 x 1,5 относится к резьбе M22 с шагом резьбы 1,50 мм. Поскольку шаг резьбы меньше, чем у стандартной резьбы (2,50 мм), это мелкая резьба.
Преимущества аппаратов с резьбой М22
Установочный размер M22 является стандартным установочным размером в конструкции панели управления. Таким образом, существуют не только сигнальные устройства с таким установочным размером, но и многие другие промышленные компоненты, необходимые для панели управления. К ним относятся кнопки и переключатели. По этой причине в этих областях часто используются панели переключателей или пустые корпуса с предварительно просверленными отверстиями M22. Однако установка полной системы панели управления также значительно упрощается, если все промышленные компоненты имеют одинаковые установочные размеры. С помощью набора для нарезания резьбы M22 можно быстро и легко просверлить или пробить соответствующие отверстия.
Наша серия устанавливаемая серия M22
Наша встроенная серия M22 - Самый громкий и самый яркий из устанавливаемых - доступна в виде визуального, звукового и визуально-звукового сигнального устройства трех размеров (Ø 30 мм, Ø 45 мм и Ø 65 мм). Серия M22 отличается разнообразием функций и возможностей применения.
ПЬЕЗО-ЗУММЕР С M22
Наши встроенные зуммеры ESK и ESV отличаются хорошим соотношением цены и качества. Они доступны в двух цветах корпуса: черном и сером. Несмотря на небольшой размер, Ø 30 мм, ESK и ESV убеждают своим объемом. ESK достигает громкости макс. 65 дБ, встроенный зуммер ESV даже макс. 85 дБ. Ассортимент продукции встроенного зуммера дополняется ESM и ESG. Наши пьезозуммеры - самые громкие встроенные зуммеры на рынке с макс. 103 дБ.
ПАНЕЛЬНЫЕ МАЯЧКИ С М22
Наши встроенные маяки M22 отличаются высокой боковой и фронтальной светимостью и сигнальным эффектом. Маяки отличаются особой прочностью и устойчивостью к вибрациям благодаря высокой степени защиты IP65 и IP67 для предварительно смонтированных моделей. Встроенные маяки доступны с функциями: постоянный / мигающий, стробоскопический / мультистробоскопический, ксеноновый стробоскоп и многоцветный постоянный свет в шести различных цветах.

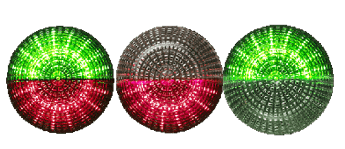

Особую функцию серии M22 можно найти в моделях ITS, ITM и ITL. Эти модели могут отображать два разных цвета. Линза состоит из двух отдельных цветных областей. Таким образом, этот маяк может отображать два цвета одновременно или только один из двух цветов. Другие цветовые комбинации доступны по запросу специально для вашего применения.
М22-двухцветные-маяки
УСТРОЙСТВА ВИЗУАЛЬНОЙ СИГНАЛИЗАЦИИ С M22
Визуально-звуковые устройства сочетают в себе функции встроенного зуммера и маяка. Пьезозуммеры со светодиодной подсветкой (Ø 45 мм и Ø 65 мм) доступны в виде светодиодного постоянного или светодиодного постоянного / мигающего света оранжевого и красного цветов.
